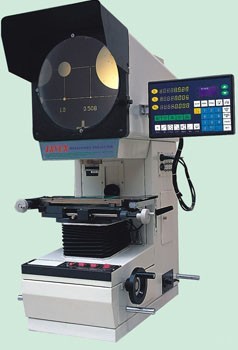

| LJ-3015投影儀 |
|
|
|
| LJ-3015投影儀 |
| 型号： |
LJ-3015 |
| 品牌： |
台灣聯巨 |
| 类型： |
投影仪 |
| 点击： |
1371 次 |
| 简介： |
LJ-3015系列全反像數位式測量投影儀是光、機、電一體化的精密高效測量儀器。影像與工件完全同向，正立直觀。它廣泛用於機械、儀錶、電子、輕工等行業；院校、研究所以及計量檢定部門。本儀器能高效率地檢測各種形狀複雜工件的輪廓尺寸和表面形狀，如樣板、衝壓件、凸輪、螺紋、齒輪、成型銑刀等。 |
|
在线联系： |
|
 |
|
|
| 详细说明 |
|
儀器光學系統品質優良，物鏡成像清晰，放大倍率準確。在透射光照明下，輪廓測量誤差小於0.08%；座標測量示值誤差可達(3+L/200)μm，L為被測長度(單位：mm)；儀器配有專用微型印表機和腳踏開關，資料輸出和採樣十分方便。工件影像可以是全正像也可為倒像。
此投影儀Z軸升降採用導軌的傳送方法，提高了其機身的穩定性及耐久性，投影儀成像清晰、放大倍率準確。
|
儀器型號 |
反像型 |
JT-3015 |
|
|
工作臺 |
金屬臺面尺寸(mm) |
340×152 |
|
|
玻璃臺面尺寸(mm) |
196×96 |
|
|
X座標行程(mm) |
150 |
|
|
Y座標行程(mm) |
50 |
|
|
Z座標行程(調焦用)(mm) |
90(調焦) |
|
|
儀器測量精度 |
4+L/200 |
|
|
X、Y座標數顯解析度：0.001 |
|
投影屏 |
投影屏尺寸(mm)：Φ312，使用範圍 > Φ300 （刻有米字線） |
|
投影旋轉範圍：0~360° |
|
旋轉角度數顯解析度：1’或0.01° |
|
物鏡 |
|
放大倍數： |
10X(可選) |
20X(可選) |
50X(可選) |
100X(可選) |
|
物方線視場(mm) |
φ30 |
φ15 |
φ6 |
φ3 |
|
物方工作距(mm) |
77.7 |
44.3 |
38.4 |
25.3 |
|
測量最大高度(mm) |
90 |
90 |
90 |
90 |
|
|
資料處理系統 |
DP-100 多功能資料處理系統，全中文顯示可做多點採樣，座標旋轉，點、線、距離，角度檢測RS-232資料輸出 |
|
儀器照明 |
透射與反射照明光源均為24V/150W鹵素燈 |
|
儀器電源 |
110V/220V(AC)，50/60Hz，總功率400W |
|
冷卻方式 |
強制風冷(3軸流風扇) |
|
外形尺寸長×高×寬(mm) |
800×800×1150 |
|
|
儀器重量 |
130KG |
|
|
|
|
